In questo articolo, analizzeremo tutti i passaggi per allineare una parabola satellitare. È molto importante utilizzare uno strumento che offra misure affidabili per garantire una qualità di ricezione ottimale non solo al momento dell'installazione, ma anche per l'utilizzo futuro. In caso contrario, le condizioni meteorologiche quali vento o pioggia, potrebbero avere un impatto sull'impianto causando la perdita del segnale dell'antenna. Quindi allineeremo una parabola satellitare usando un analizzatore di spettro PROMAX Neo RANGER.

Scoprire la Posizione ed i Satelliti

Il seguente sito Web ci aiuterà a eseguire i calcoli richiesti per la nostra installazione: www.dishpointer.com

1- Fornire la posizione fisica dell'antenna. Sposta il marker sulla mappa fino alla posizione fisica o digita l'indirizzo postale. In alternativa, puoi digitare le coordinate di latitudine e longitudine nella stessa casella di testo (puoi trovarle utilizzando il tuo telefono cellulare o il GPS).

2 - Seleziona su quale satellite verrà puntata l'antenna. Sul sito Web è possibile scegliere un satellite dall'elenco dei satelliti di telecomunicazioni commerciali attivi.

3 - Ottieni la posizione del satellite orbitale. Dopo aver inserito i dati [1] e [2], il sistema ci informa dell'Azimuth e dell'altezza che dobbiamo applicare alla parabola satellitare per ricevere correttamente il satellite: Azimut: 142,3 ° Elevazione: 33.2 °

4 - Scegli la posizione ottimale. È importante scegliere in quale parete verrà installata l'antenna per tenere conto dei dati sopra riportati. Non installare l'antenna dietro un oggetto che nasconde il satellite!

Di quali strumenti abbiamo bisogno per installare la Parabola Satellitare?

Bussola. Per regolare l'azimut. Questo articolo può essere sostituito dal telefono cellulare.
Inclinometro. Per regolare l'altezza. Questo strumento non è indispensabile perché molti alberi hanno una guida angolata incisa (utile se montata perpendicolarmente al suolo), o ancora può essere utilizzato il cellulare.
La parabola stessa. Questo include il piatto, elementi di fissaggio, LNB, ecc.
Analizzatore di spettro TV. Permette di eseguire le regolazioni fini per massimizzare la potenza del segnale ricevuta dal satellite.

Allineare la Parabola Satellitare su Base Provvisoria

Una volta installati tutti gli elementi di fissaggio, l'antenna è posizionata sul supporto con l'LNB.

5- Regolazione approssimativa dell'orientamento. Impostare l'antenna in base ai dati calcolati al punto [3].

Importante! Ci sono ancora delle regolazioni precise da fare, quindi non stringere tutte le viti che potrebbero fissare l'antenna nella sua posizione finale.

Ricerca del Satellite

6- Seleziona la corretta configurazione del satellite. Collegare l'analizzatore di spettro Ranger Neo all'LNB e impostarlo con i seguenti parametri:

7- L'analizzatore identifica il satellite. Spostare il cursore su uno dei trasponder. Il Ranger Neo in pochi secondi ti indicherà satellite e posizione orbitale in una manciata di secondi. Se non è possibile ricevere il segnale del satellite assicurarsi di aver seguito tutti gli step precedenti in maniera corretta e di di aver orientato e calcolato correttamente azimuth e altezza dell'antenna.

Messa a Punto dell'antenna

Ora, bloccato il satellite è possibile applicare ulteriori regolazioni per ottenere un più preciso allineamento.

La messa a punto è un passaggio molto importante ed è per questo che gli installatori professionisti utilizzano sempre un analizzatore TV invece di basarsi sulla "misurazione della qualità" di base offerta dal ricevitore satellitare. Questo perché più il segnale che viene emesso dall'antenna è robusto, maggiore sarà il margine di sicurezza che tale segnale sopravviverà agli elementi che lo degradano: derivazioni, cavi invecchiati, fonti di interferenza, ecc. In breve, l'installazione avrà meno problemi sia durante l'installazione sia durante la sua vita.

8-  Impostare l'analizzatore per effettuare le misurazioni. Impostare l'analizzatore RANGER Neo in una delle modalità dello schermo diviso per visualizzare contemporaneamente le misure e lo spettro.

9- Posizionamento accurato dell'antenna. Applicare piccole correzioni alla posizione dell'antenna su tutti gli assi osservando le misure. Senza sbloccare il transponder, provare a raggiungere il massimo valore di potenza possibile. A questo punto stringere tutte le viti e assicurarsi che l'antenna sia saldamente nella sua posizione.

10- Regolazione MER e polarizzazione.

Ruotare l'LNB sul proprio asse e osservare attentamente la schermata dell'analizzatore di spettro. Più le linee dei transponder sono definite, maggiore è la qualità della ricezione e più alto sarà il MER e il LM. Questo è il nostro obiettivo: transponder definiti insieme ad alti valori di MER e LM. A questo punto stringere il morsetto dell'LNB per mantenerlo stabile.

Test Qualità del Segnale

RANGER Neo è lo strumento ideale per controlli rapidi ed efficaci della qualità del segnale, non solo perché mostra tutte le misure in un'unica schermata, ma anche perché lo strumento non richiede noiosi processi di configurazione.

Inoltre..

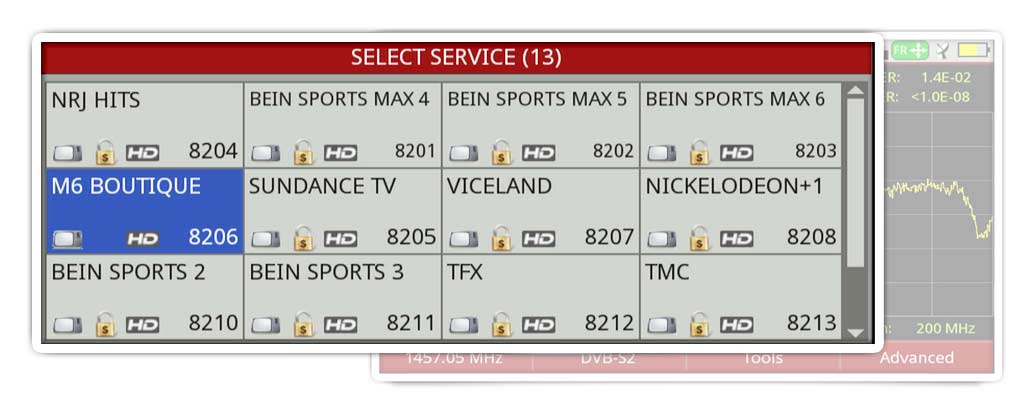

Il RANGER Neo può anche visualizzare i programmi free to air disponibili nel satellite. Questo è molto pratico non tanto per l'immagine stessa quanto per la quantità di dati interessanti relativi ai transponder che possiamo osservare. In qualsiasi momento è possibile visualizzare l'elenco dei servizi utilizzando i menu dell'analizzatore e mostrare tutti i programmi e i servizi disponibili all'interno del canale sintonizzato. La selezione di un particolare canale o servizio diventa molto intuitiva usando il joystick o semplicemente premendo su di esso nel touch screen.
